Iluminación y ventilación en naves industriales

El recibo de luz de una nave industrial casi nunca aparece en la conversación cuando se está decidiendo cómo construirla. Y debería. La iluminación y el control de temperatura están entre los costos de operación más altos de una nave a lo largo de su vida útil, y casi todo se define en el diseño, antes de que se monte la primera lámpara o el primer extractor.

La buena noticia es que dos decisiones de diseño, bien tomadas, bajan ese costo de forma permanente: cuánta luz natural entra y cómo se mueve el aire adentro. Aquí va lo que importa, contado desde la experiencia en proyectos industriales en el Bajío.

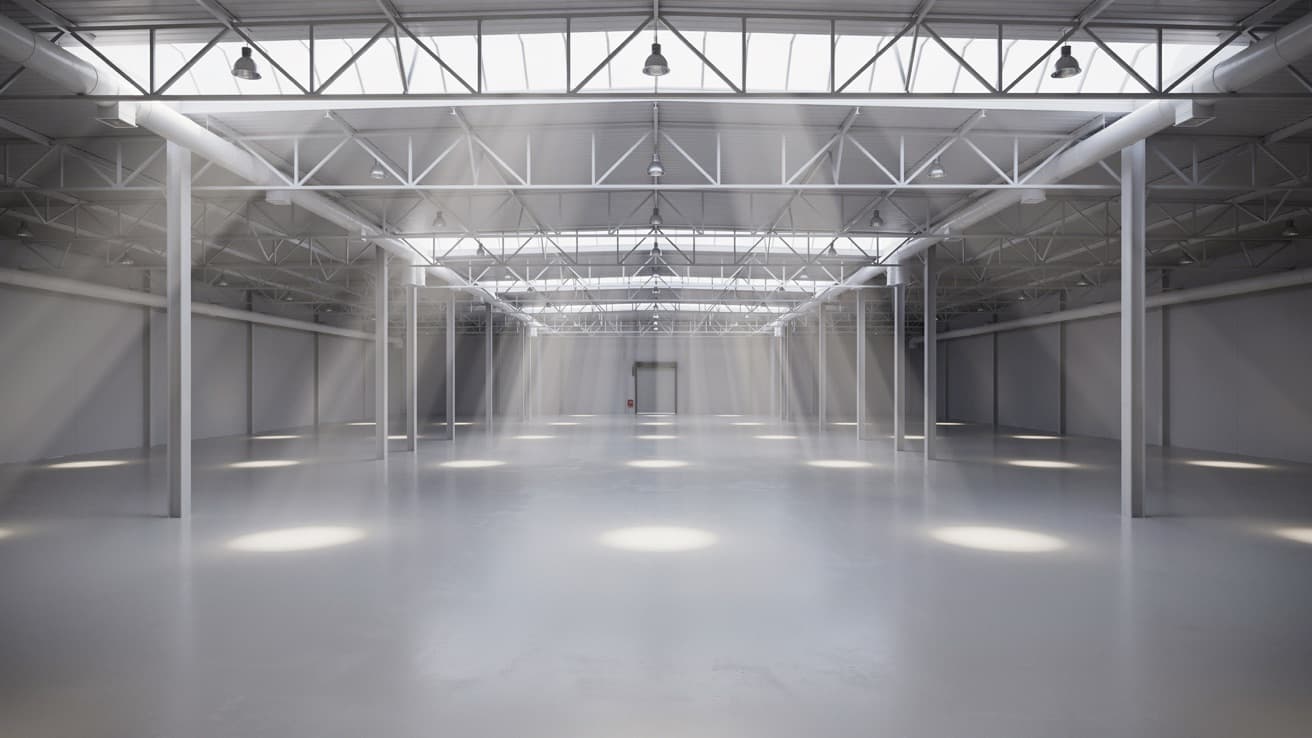

Integrar luz natural sin perder control

Aprovechar la luz natural a través de la cubierta, o daylighting, puede disminuir el uso de iluminación artificial cuando la distribución, los controles y el horario de operación lo permiten. El ahorro debe estimarse con una simulación y verificarse en operación; no existe un porcentaje aplicable a cualquier nave.

Además del consumo, el diseño debe cuidar iluminancia, uniformidad, deslumbramiento, contraste y exposición solar para que las condiciones visuales sean adecuadas al trabajo real.

Cuánta superficie translúcida necesita una cubierta

La superficie translúcida no debe copiarse de otra nave. Se determina con una simulación que considere:

• La iluminancia y uniformidad que requiere cada zona de trabajo.
• Geometría, altura, orientación, clima y reflectancias interiores.
• Transmitancia visible, ganancia solar, difusión y envejecimiento del producto.
• Controles que atenúen o apaguen luminarias cuando existe luz suficiente.

Más translúcido no siempre es mejor. Pasarse de superficie abierta a la luz mete calor y deslumbramiento, y termina obligando a climatizar de más. El objetivo no es máxima luz, es luz suficiente y uniforme, sin puntos calientes.

Tipos de solución

• Lucernarios lineales: franjas translúcidas integradas a la cubierta. Buena distribución a lo largo de la nave.
• Domos: en forma de cúpula, sirven en cubierta plana o inclinada y reparten la luz de manera más pareja; los prismáticos difunden mejor y reducen deslumbramiento.
• Paneles translúcidos: secciones de lámina translúcida combinadas con la cubierta metálica.
• Monitores: elevaciones en la cubierta que dejan entrar luz por los costados y, bien diseñadas, también ventilan.

El reto real: luz sí, calor no

El error más común es ver la iluminación natural sin pensar en la térmica. La misma abertura que deja entrar luz deja entrar calor solar. Por eso la luz natural se diseña junto con el aislamiento de la cubierta, no aparte.

Algunas decisiones que ayudan a quedarse con la luz y no con el calor:

• Difundir la luz (domos prismáticos, paneles difusores) en lugar de dejar entrada directa de sol.
• Cuidar la orientación de la nave y la ubicación de los elementos translúcidos.
• Acompañar con una cubierta bien aislada, para que lo que se gana en luz no se pierda en carga térmica. Sobre esto entramos a detalle en nuestra guía de cubiertas y techos en naves industriales.

Ventilación: la otra mitad del confort

La luz resuelve la mitad del problema. La otra mitad es el aire. El calor sube y se acumula bajo la cubierta, y si no tiene salida, toda la nave se calienta. Una nave alta sin ventilación de cubierta es un horno por más metros de altura libre que tenga.

La física a favor es simple: el aire caliente sube. Si se deja entrar aire fresco abajo y salir el caliente arriba, se genera un tiro natural, el llamado efecto chimenea, que mueve el aire sin gastar energía.

La cantidad de aire depende del uso, la ocupación, las fuentes de calor y contaminantes, el clima y las disposiciones aplicables. Una tasa genérica de renovaciones por hora no sustituye ese cálculo:

• Una bodega con poca ocupación puede estar gobernada por humedad, temperatura y calidad del aire exterior.
• Combustión, soldadura, hornos o procesos que generan calor, polvo o gases requieren captación y ventilación diseñadas para esos contaminantes.

El caudal de diseño debe documentar los criterios de ventilación, extracción localizada, aire de reposición y control ambiental que correspondan al proceso y a la normativa adoptada.

Ventilación natural

Es la primera opción cuando el proceso lo permite, porque no consume energía:

• Entradas bajas: louvers, persianas o aberturas en muros para que entre aire fresco.
• Salidas altas: monitores de cubierta o extractores eólicos que dejan salir el aire caliente por arriba.
• Bien dimensionadas, entrada y salida trabajan juntas con el efecto chimenea y renuevan el aire de forma continua.

Cuándo se necesita ventilación mecánica

La natural no siempre alcanza. Cuando la nave está muy sellada, cuando el clima interior debe controlarse (temperatura, humedad o filtrado), o cuando hay alta carga de contaminantes, entran ventiladores y, en muchos casos, un sistema de aire de reposición que compense el aire que se extrae. Lo más eficiente suele ser un esquema híbrido: ventilación natural cuando el clima exterior ayuda, y mecánica solo cuando hace falta.

Errores comunes que cuestan caro

• Diseñar la luz natural sin la térmica. Mucha entrada de sol, nave caliente, y de todos modos hay que climatizar.
• Olvidar la salida de aire. Se ponen entradas pero no salidas altas, y el calor se queda atrapado bajo la cubierta.
• Copiar porcentajes de otra nave. Una bodega de almacenaje y una nave de manufactura con procesos calientes no necesitan ni la misma luz ni la misma ventilación.
• Resolverlo después. Agregar lucernarios o ventilación a una cubierta ya construida cuesta mucho más y casi nunca queda igual de bien que si se diseña desde el inicio.

Lo que vale la pena recordar

La iluminación natural y la ventilación no son un extra estético. Son dos de las palancas más grandes para bajar el costo de operación de una nave, y las dos se definen en el diseño.

Tres ideas para llevarse:

• La luz natural puede reducir el uso de luminarias, pero la superficie translúcida se define por simulación, desempeño del producto y control de deslumbramiento y calor.
• La ventilación se diseña por el uso real de la nave, no por una tasa genérica, y el efecto chimenea mueve aire sin gastar energía cuando hay entradas bajas y salidas altas.
• Luz y aire se resuelven junto con el aislamiento de la cubierta, no por separado.

Si estás afinando estas decisiones para un proyecto, vale la pena revisar también cómo afectan al presupuesto total en nuestra guía de cuánto cuesta construir una nave industrial en Querétaro, y cómo se resuelve la cubierta en cubiertas y techos en naves industriales.

Estos requerimientos pueden incorporarse desde la etapa de arquitectura e ingeniería industrial de Grupo COB. El uso de la nave y las condiciones que necesita el proceso deben guiar la coordinación de espacios, envolvente e instalaciones.
