Sistemas contra incendio en naves industriales: rociadores, ESFR y lo que pide el seguro

El sistema contra incendio es eso que esperas no usar nunca. Pero es, al mismo tiempo, lo que puede decidir si una nave puede operar, si la puedes asegurar y, en el peor de los casos, si pierdes solo mercancía o pierdes el edificio entero. Por eso no es un extra: es parte del diseño desde el principio.

En esta guía explicamos, sin tecnicismos de más, cómo se piensa la protección contra incendio de una nave industrial y por qué muchas veces quien termina marcando el estándar no es la ley, sino la aseguradora.

Por qué el incendio se diseña desde el principio

La protección contra incendio no es solo poner unos rociadores al final de la obra. Implica reservar espacio para una cisterna, prever una bomba, dimensionar tuberías que cruzan la nave y, sobre todo, diseñar todo en función de lo que se va a almacenar y a qué altura. Resolverlo después de construida la nave es mucho más caro y casi nunca queda igual de bien que si se planea desde el inicio.

La idea de fondo: el sistema se diseña para el riesgo real de la nave. No es lo mismo proteger una bodega con producto poco inflamable a baja altura que una con almacenamiento en racks altos de material combustible.

Los rociadores: la base del sistema

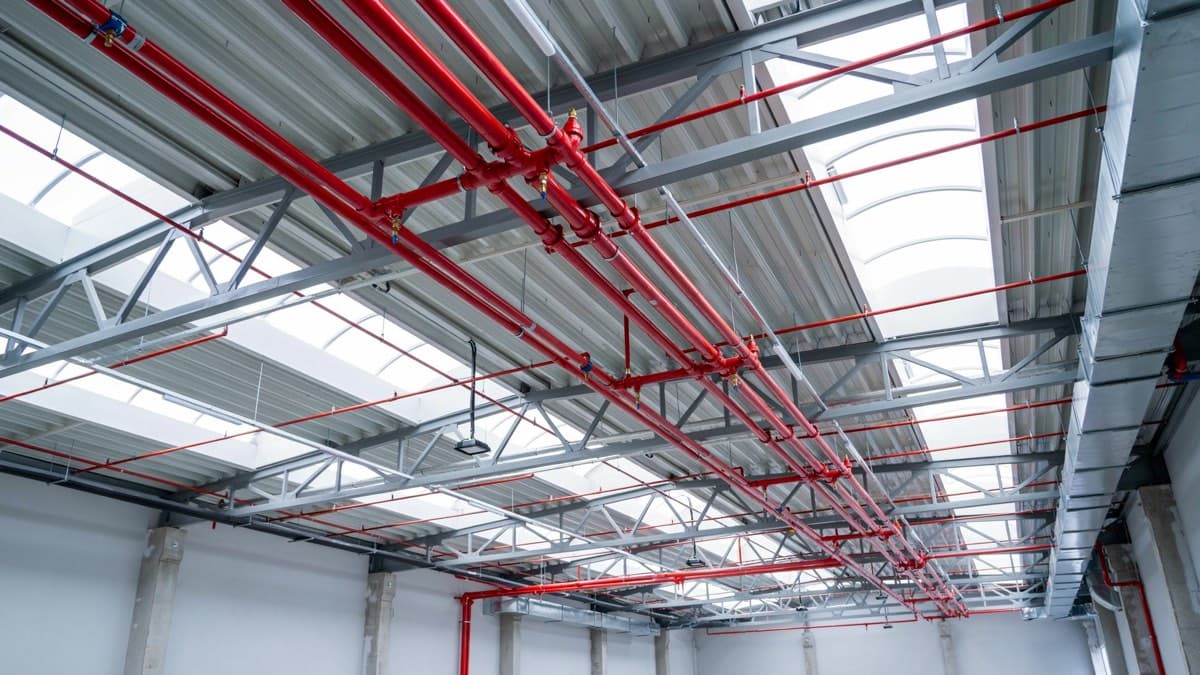

Los rociadores automáticos (sprinklers) son el corazón de casi cualquier sistema contra incendio en nave. Funcionan solos: cada rociador se activa por el calor justo en la zona donde se inicia el fuego, sin necesidad de que alguien lo accione. No "se activan todos a la vez" como en las películas; se abren los que están sobre el fuego.

El esquema más común en el clima del Bajío es el sistema húmedo, con la tubería siempre llena de agua lista para descargar. Existen sistemas secos, donde la tubería tiene aire y el agua entra solo al activarse, pero se reservan para zonas con riesgo de congelación, algo poco habitual aquí.

ESFR: rociadores pensados para el almacenamiento en altura

Cuando una nave almacena en racks altos, los rociadores normales de cubierta pueden no ser suficientes, porque el fuego crece protegido entre la mercancía antes de que el agua llegue. Para eso existen los sistemas ESFR (siglas en inglés de Early Suppression Fast Response, o respuesta rápida y supresión temprana).

Son rociadores de respuesta rápida y alta descarga montados en la cubierta, diseñados no solo para controlar el fuego, sino para suprimirlo. Su gran ventaja práctica es que, en muchos casos, permiten evitar instalar rociadores dentro de los racks, lo que simplifica la operación del almacén. A cambio, exigen condiciones específicas de altura de cubierta, altura de almacenamiento y presión de agua, así que no son una solución universal: aplican cuando el proyecto cumple sus requisitos.

No solo son rociadores: la red completa

Un sistema contra incendio es más que las cabezas que se ven en el techo. Una instalación completa en nave suele incluir:

• Reserva de agua: una cisterna dedicada exclusivamente al sistema contra incendio, dimensionada para sostener la descarga el tiempo que exige el diseño.
• Bomba contra incendio: el equipo que da la presión y el caudal necesarios, normalmente acompañado de una bomba pequeña que mantiene la presión de la red (jockey).
• Red de hidrantes y mangueras: para ataque manual donde se requiera.
• Detección y alarma: detectores y sistema de alarma que avisan a tiempo y ayudan a evacuar.
• Extintores y señalización: distribuidos según el riesgo, con rutas de evacuación y salidas claras.

Cada pieza se dimensiona en conjunto. De nada sirven rociadores excelentes si la cisterna o la bomba no sostienen la descarga el tiempo necesario.

Quién marca el estándar: normatividad y seguro

En México no existe una sola norma que obligue a poner rociadores en cualquier nave. Lo que aplica del lado oficial es, principalmente, la NOM-002-STPS, sobre condiciones de seguridad y prevención y protección contra incendios en los centros de trabajo, además de los requisitos de protección civil estatal y municipal, que forman parte de los trámites que detallamos en nuestra guía de permisos y trámites para construir una nave industrial en Querétaro.

En la práctica, sin embargo, el estándar más exigente lo suele marcar la aseguradora. Para asegurar la nave y su contenido, muchas aseguradoras piden un sistema diseñado conforme a estándares internacionales reconocidos como los de la NFPA (en particular la NFPA 13 para la instalación de rociadores). Es muy común que el seguro, no la ley, sea el que defina el nivel de protección que termina teniendo la nave.

Lo que cambia el diseño

El sistema no se diseña por metros cuadrados, sino por riesgo. Los factores que más mueven el diseño son:

• Qué se almacena: el tipo de mercancía y su grado de inflamabilidad cambian todo.
• A qué altura se almacena: el almacenamiento en racks altos es lo que suele empujar hacia soluciones tipo ESFR.
• La altura de la nave: condiciona qué sistemas son viables.
• Lo que exige la aseguradora: con frecuencia, el requisito más estricto de todos.

Errores comunes

• Dejar el contra incendio para el final. Sin espacio para cisterna y sin la red prevista, la solución se vuelve cara y forzada.
• Diseñar sin saber qué se va a almacenar. El riesgo define el sistema; un cambio de uso puede dejar la nave corta de protección.
• Olvidar a la aseguradora. Una nave que cumple lo mínimo oficial pero no lo que pide el seguro puede quedar sin cobertura.
• Cuidar los rociadores y descuidar la reserva de agua. Sin cisterna y bomba bien dimensionadas, el sistema no sostiene la descarga.

Lo que vale la pena recordar

La protección contra incendio es el sistema que esperas no usar, y justo por eso conviene diseñarlo bien una sola vez, desde el principio.

Tres ideas para llevarse:

• Los rociadores son la base, y para almacenamiento en altura existen los sistemas ESFR, que pueden evitar rociadores dentro de los racks cuando se cumplen sus condiciones.
• El sistema es una red completa: rociadores, cisterna dedicada, bomba, detección y alarma, no solo las cabezas del techo.
• En México el estándar real lo suele marcar la aseguradora (con referencia a NFPA), más allá del mínimo que pide la normatividad oficial.

Si estás planeando la protección contra incendio de un proyecto, conviene revisarla junto con cubiertas y techos, donde se resuelve buena parte de la instalación en lo alto de la nave, y considerar su peso en el presupuesto de construcción.
